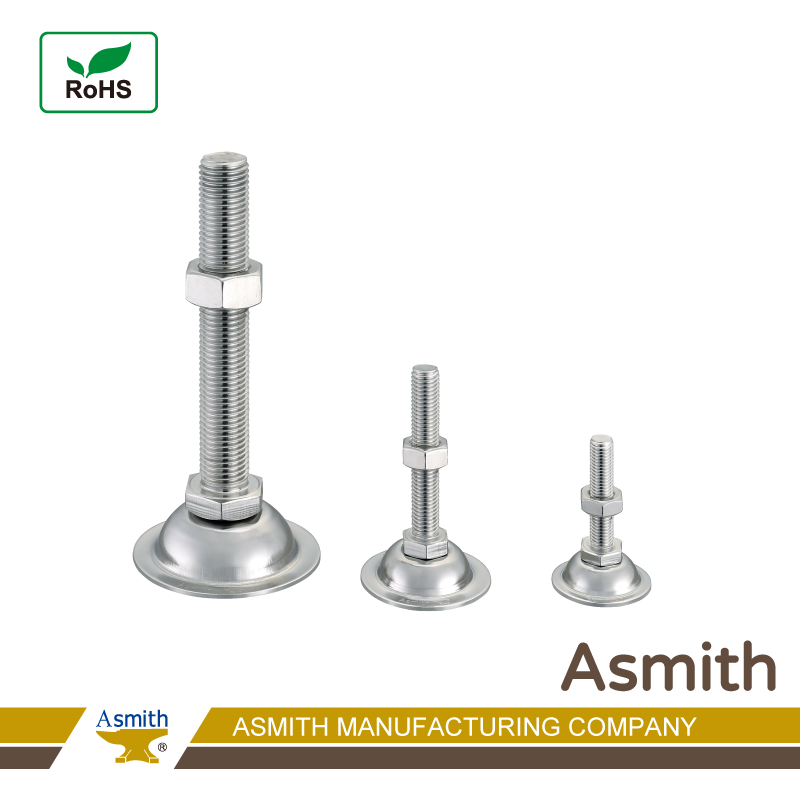

萬向腳座
DK(S)-10 系列 - (M20)
特徵
萬向腳座、調整腳、機械腳｜建議荷重900 kgf (參考下方1000kg荷重曲線圖)。
螺桿滑順，安裝迅速。

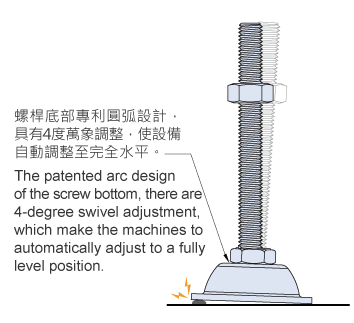

★螺桿具有4度萬向調整，底部專利圓弧設計，可自動適應地面微小斜度，專為精密機台與自動化設備設計的萬向功能可解決以下四個問題：
①消除彎曲應力。②抑制震動擺盪。③避免機台位移。④預防底盤變形。（詳如下圖所示）

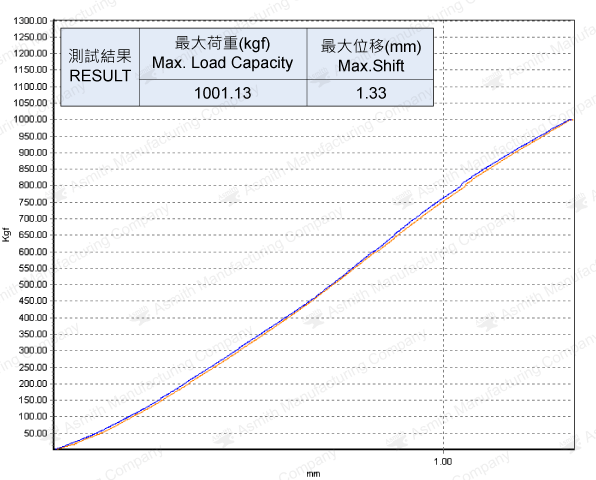

✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)
防銹(DS系列)、耐磨耗、耐腐蝕性，耐熱。
➤材質-盤座：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-震動亮面。
➤材質-螺桿：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-電解。
螺桿滑順，安裝迅速。
★螺桿具有4度萬向調整，底部專利圓弧設計，可自動適應地面微小斜度，專為精密機台與自動化設備設計的萬向功能可解決以下四個問題：
①消除彎曲應力。②抑制震動擺盪。③避免機台位移。④預防底盤變形。（詳如下圖所示）
✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)
防銹(DS系列)、耐磨耗、耐腐蝕性，耐熱。
➤材質-盤座：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-震動亮面。
➤材質-螺桿：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-電解。

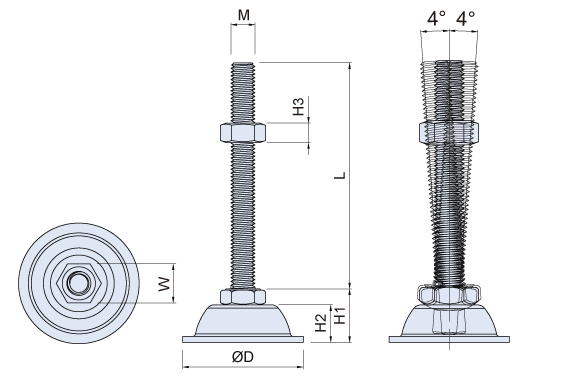

單位：mm規格
萬向腳座的主要功能
①消除彎曲應力：當地面不平整時，傳統腳座容易因接觸角度偏移，使螺桿承受額外側向力與彎曲應力。萬向結構可使載重沿螺桿軸心傳導，降低重壓下螺桿彎曲與疲勞損傷風險。
②抑制震動擺盪：儘管上方設備已透過腳座調整高低至水平，但若腳座與地面接觸不完整，設備運轉時容易產生細微擺動與震動傳遞。萬向貼合設計可提升接地穩定性，維持設備平穩運行。
③減緩機台位移：傳統腳座於傾斜地面時，可能因接觸面不足而降低摩擦力，增加設備滑移風險。萬向結構可提升地面貼合度，有助減緩設備因震動或慣性造成的位移。(若擔心位移狀況，可改選DK(S)-08系列有橡膠盤墊可以增加摩擦力並避免震動造成的移位)
④預防底盤變形：傳統固定式腳座因「點受力」導致底盤長期承壓變形，進而影響設備的穩定性與二次安裝。萬向結構確保 100% 全平面受力，分散結構應力，避免底座因塑性變形而失去平整度，確保機台長期支撐的穩定性。
