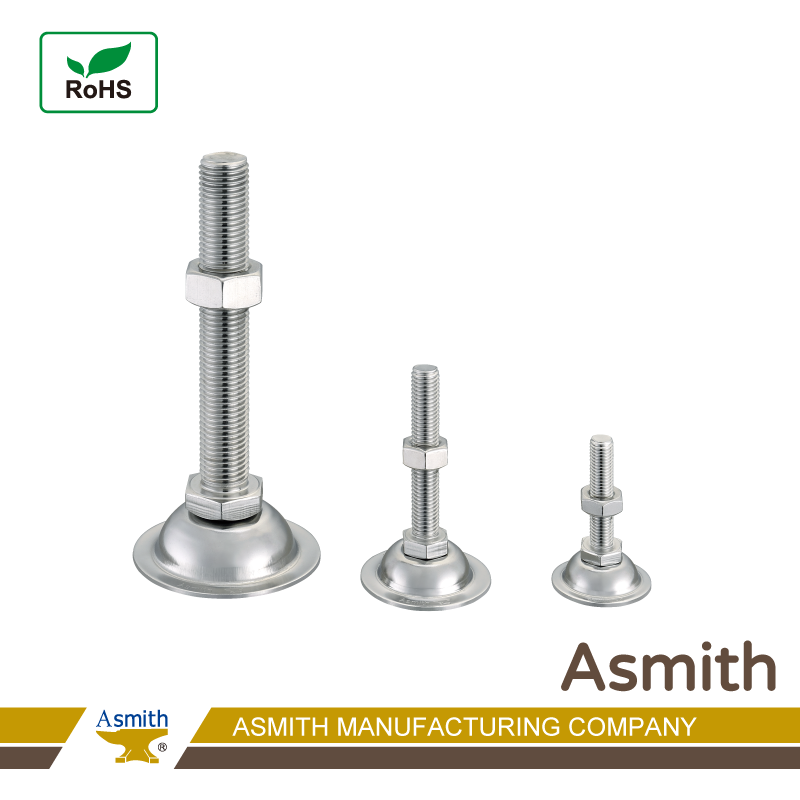

萬向腳座

DK(S)-10 系列 - (M10)

特徵

萬向腳座、調整腳、機械腳｜建議荷重190 kgf (參考下方1000kg荷重曲線圖)。
螺桿滑順，安裝迅速。
★螺桿底部專利圓弧設計，具有4度萬向調整，使設備自動調整至完全水平。
✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)
防銹(DS系列)、耐磨耗、耐腐蝕性，耐熱。
➤材質-盤座：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-震動亮面。
➤材質-螺桿：DK-10合金鋼(SCM)-鍍鋅。 DS-10不銹鋼(SUS304)-電解。

2D 3D 目錄詢問單 ☑️

　　單位：mm規格

產品編號	螺桿材質 / 表面	盤座材質 / 表面	尺寸							建議荷重 (kgf)	重量 (g)
產品編號	螺桿材質 / 表面	盤座材質 / 表面	螺桿直徑 (M)	螺桿長度 (L)	W	H1	H2	H3	盤座直徑 (D)	建議荷重 (kgf)	重量 (g)
DK-1010050A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	50	17	18.8	12.5	8	40	190	75
DK-1010075A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	75	17	18.8	12.5	8	40	190	85
DK-1010100A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	100	17	18.8	12.5	8	40	190	96
DS-1010050A	不鏽鋼304 / 電解	不鏽鋼304 / 震動亮面	M10*P1.5	50	17	18.8	12.5	8	40	190	75
DS-1010075A	不鏽鋼304 / 電解	不鏽鋼304 / 震動亮面	M10*P1.5	75	17	18.8	12.5	8	40	190	85
DS-1010100A	不鏽鋼304 / 電解	不鏽鋼304 / 震動亮面	M10*P1.5	100	17	18.8	12.5	8	40	190	96
