扳手頭部加長後的扭力補正計算

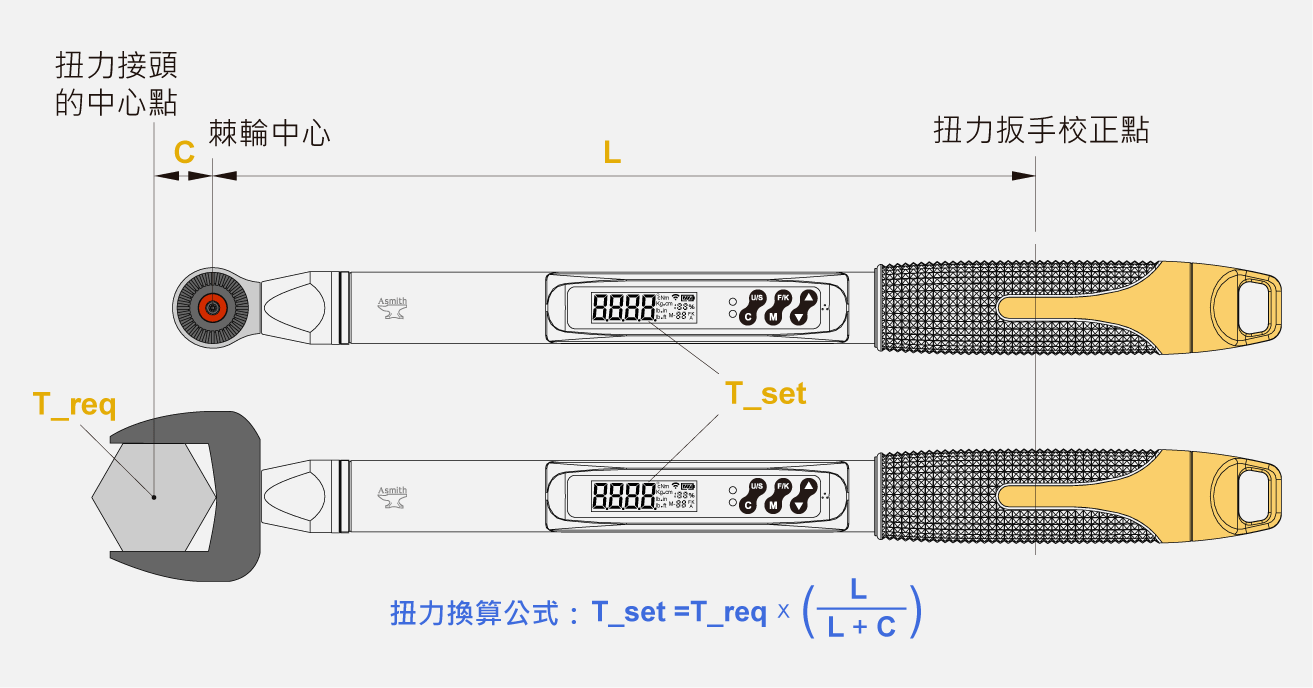

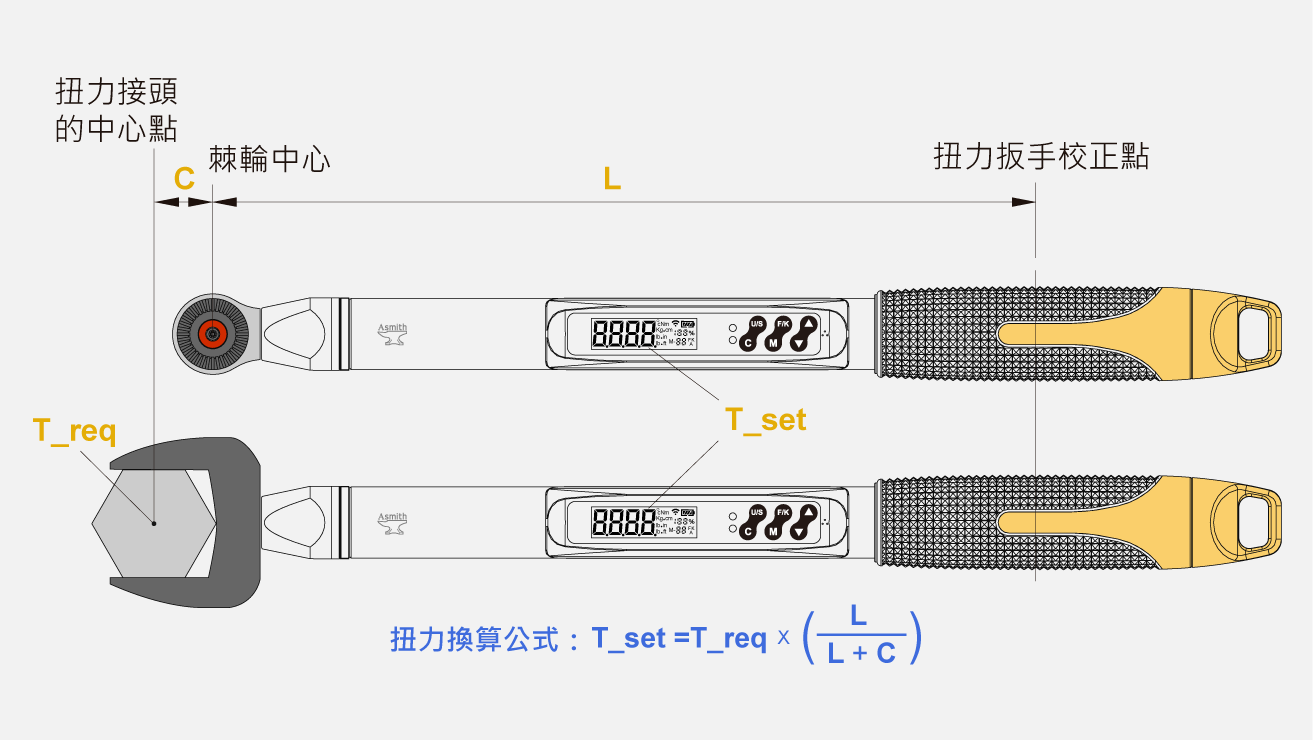

T_set ：輸入扭力 - 扭力扳手需設定的扭力值。T_req ：輸出扭力 - 螺絲應該鎖的扭力值 (由螺絲扭力技術表得知)。L ："扭力扳手校正點" 到 "棘輪中心" 的長度 (此為扳手出廠時的校正力臂)。C ："扭力接頭的中心點" 到 "棘輪中心" 的長度 。- 扭力輸入輸出換算公式：
T_set = T_req × (L ÷ (L + C))
扭力輸入輸出計算器
扳手需要輸入的扭力值 T_set：--

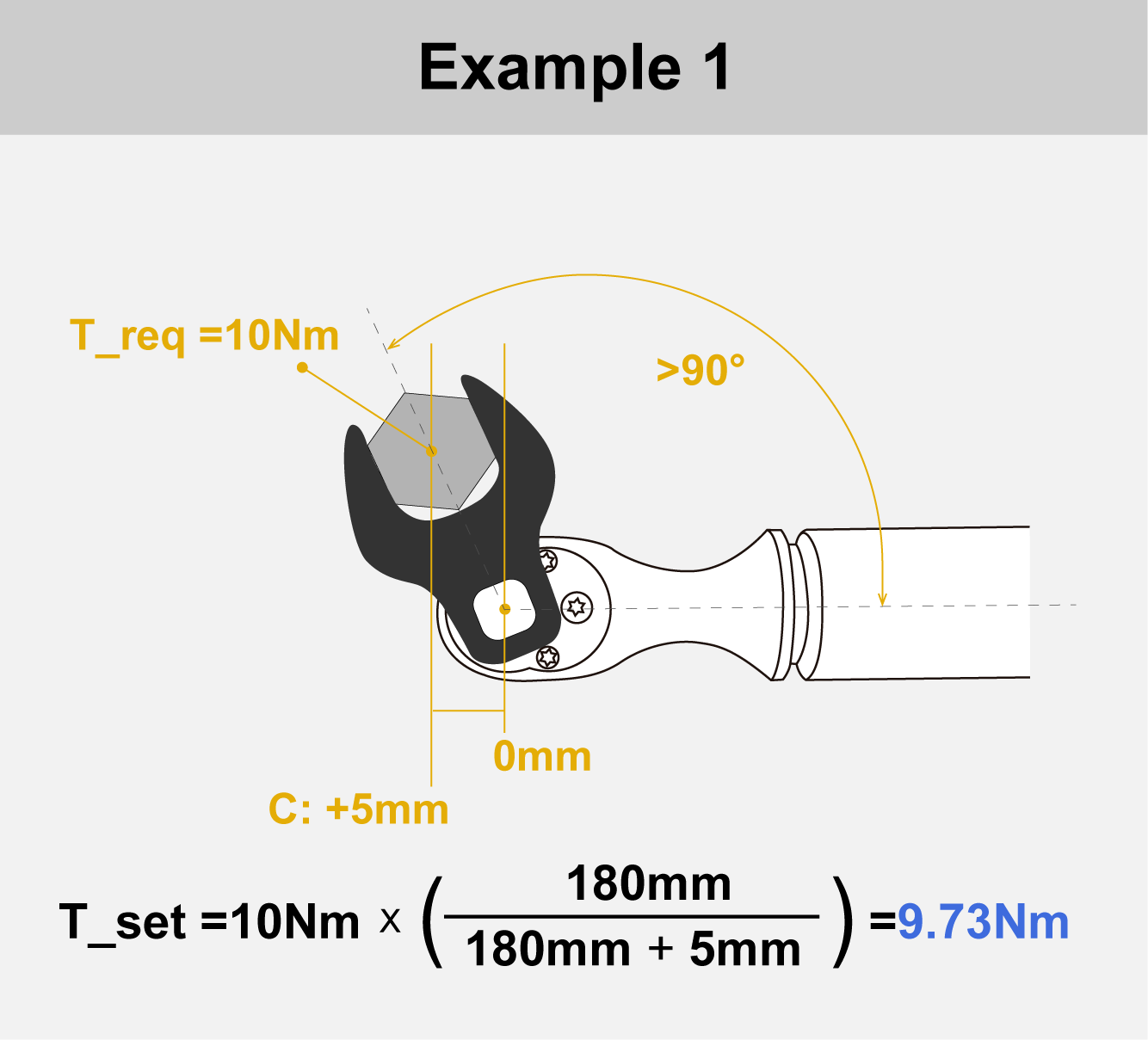

※舉例1. WM-I 系列：L = 180 mm，C = +5 mm (頭部延長)，要使螺絲鎖的扭力 T_req = 10 Nm，扳手上需設定扭力值為：9.73 Nm
其他延伸狀況如何計算?

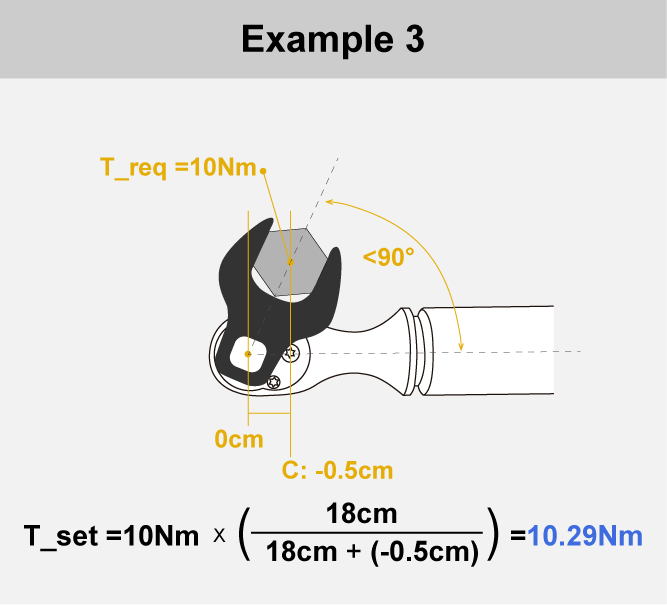

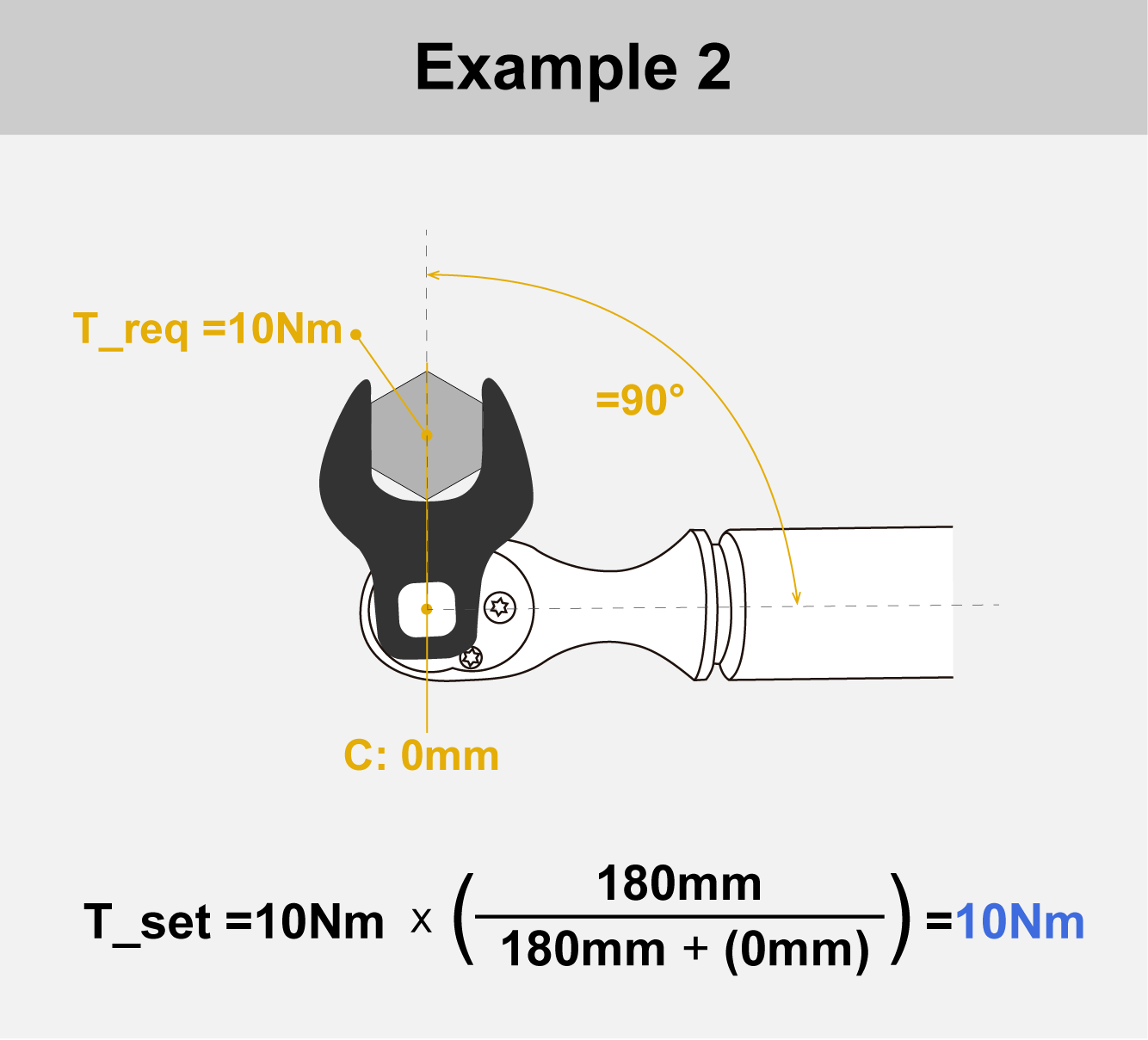

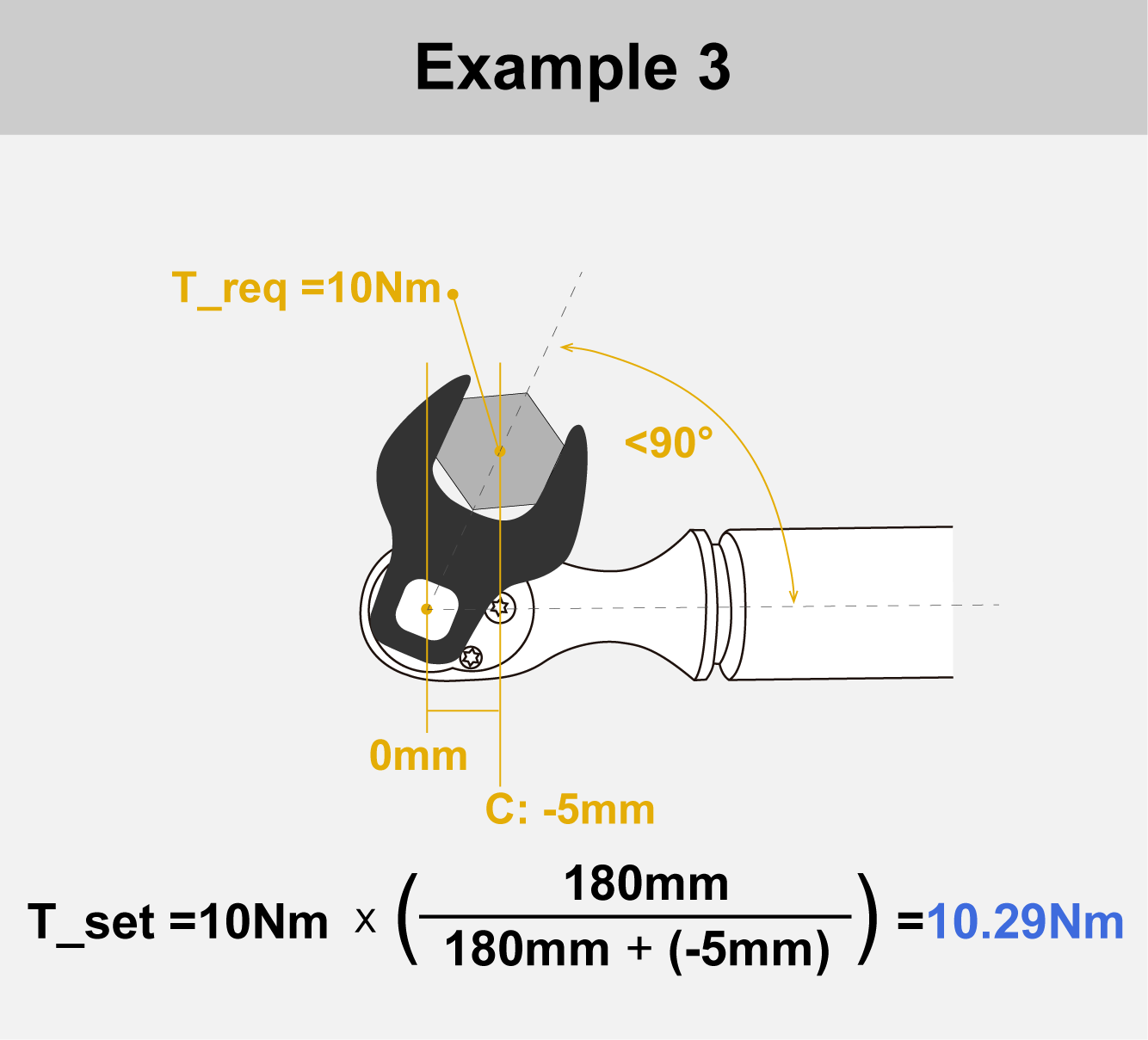

當空間受限需要使用不同連接功能的扭力接頭，可將扳手及扭力接頭的距離視作一維的向量進行增減。下方提供三種範例參考，同樣以 WM-I 系列為舉例：L = 180 mm，要使螺絲鎖的扭力T_req = 10 Nm
.png)
.png)
.png)
總結建議
- ◆ 操作時要穩定用力、慢慢出力，並僅從校正點處施力
- ◆ 若 C/L 比過大（如超過 50 %），換算後的設定扭力，可能會使輸出的扭力誤差增加，建議使用前先透過扭力校正機台確認誤差。
- ◆ 扭力過大會導致緊固件疲勞，而扭力不足則可能在振動較大的環境中（例如機械設備或行駛中的車輛）造成結構失效。
- ◆ 精確施加扭力對於電動車充電站安裝、工業配電櫃和交通運輸維護等高風險產業至關重要。Asmith 的數位化扭力解決方案可確保每個螺栓都符合嚴格的安全標準。
