延長レンチヘッドのトルク補正計算

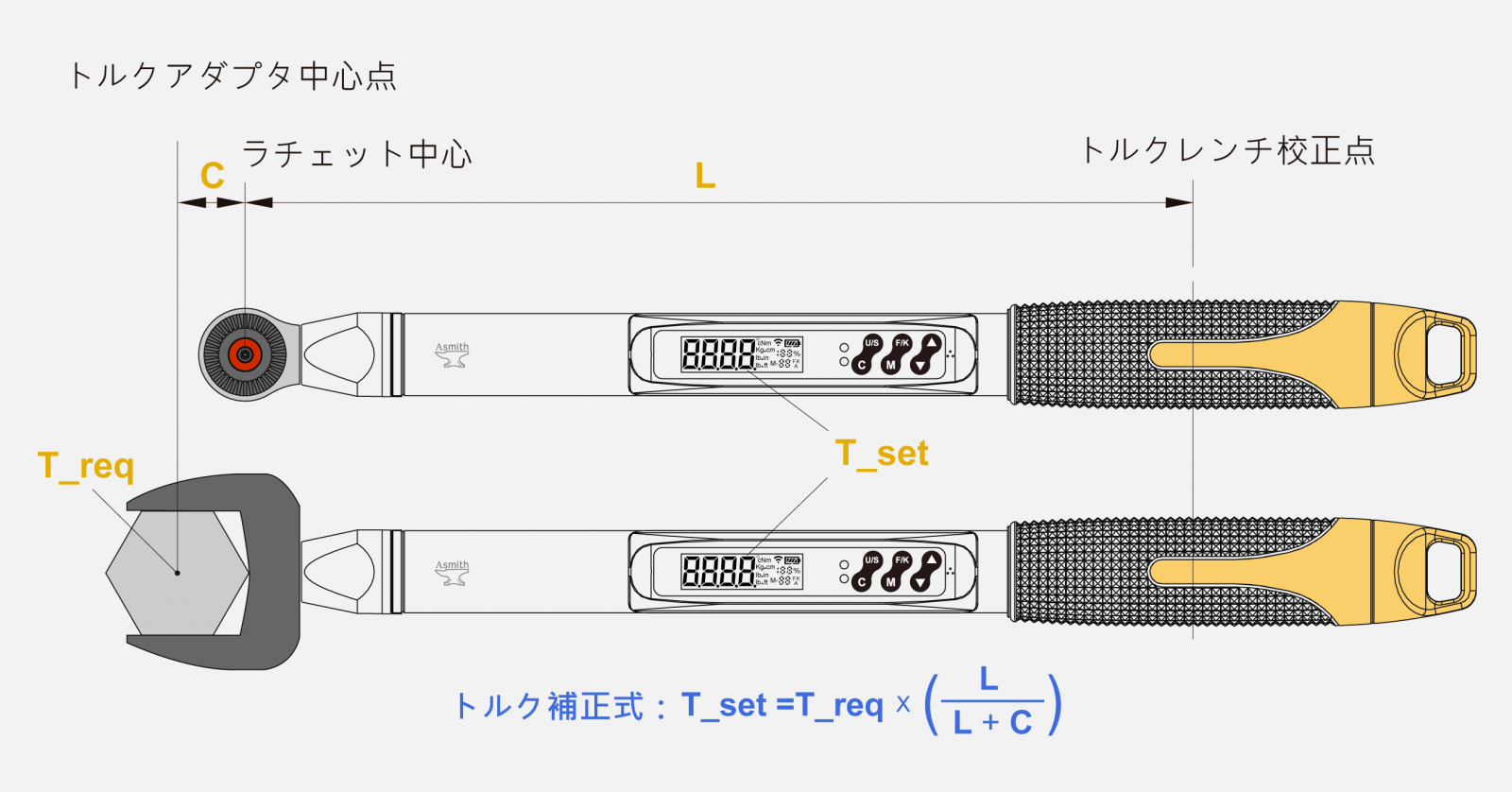

T_set ：設定トルク（レンチに入力するトルク値）T_req ：要求締付トルク（ボルト／ねじに必要な実効トルク）L ：校正点からラチェット中心までの有効レバー長（校正基準長）C ：アダプタ中心からラチェット中心までの追加レバー長（延長量。正は延長、負は短縮）- トルク入力・出力換算式：
T_set = T_req × (L ÷ (L + C))
トルク換算ツール 入力項目
出力（算出）設定値：T_set：--
※例： WM-I シリーズ：L = 180mm，C = +5mm 必要トルク 10 Nm の場合
→ 設定値は ：9.73 Nm
拡張条件（実務上の扱い）
狭い空間や異なるアダプターを使用する場合、全長を一次元ベクトルとして加減計算します。
以下はすべて WM-I シリーズ（L = 180 mm、T_req = 10 Nm）を例にしています
.png)
.png)
.png)
推奨事項（まとめ）
- ◆ 最良実務: アダプタとレンチの軸を90°に保持 → 補正不要。
- ◆ 角度偏差や狭小空間: 上記式で設定値を補正すること。
- ◆ 作業方法: 校正点を基準に、ゆっくり・均一に力を加える（突発的な力は避ける）。
- ◆ C/L 比の注意: C/L が約 10％ を超えると、換算後の設定トルクと実効トルクの誤差が顕在化しやすい。事前にトルク校正器で確認することを推奨。
