萬向防震腳座

DK(S)-08 系列 - (M10)

特徵

萬向防震腳座(M10)｜建議荷重190～250 kgf。螺桿滑順，安裝迅速、調整腳、調平腳。

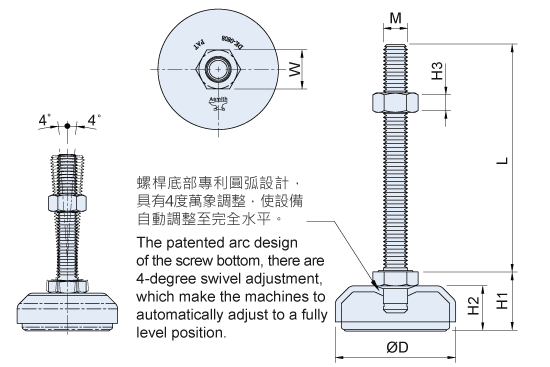

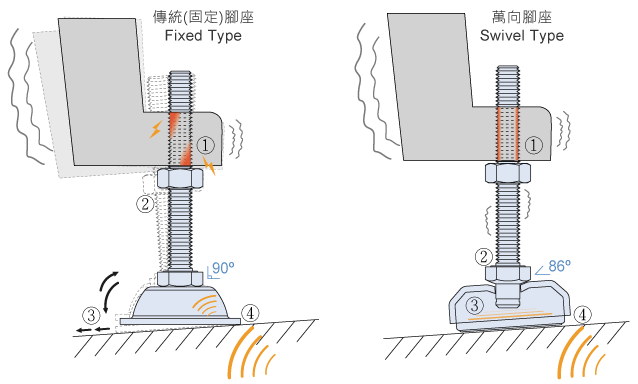

★螺桿底部專利圓弧設計，具有4度萬向調整，使設備自動調整至完全水平。
★材料符合UL94 HB防火等級。
防震、防銹(限DS系列)、防滑、耐鹼、耐磨耗、耐油性佳。
✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)

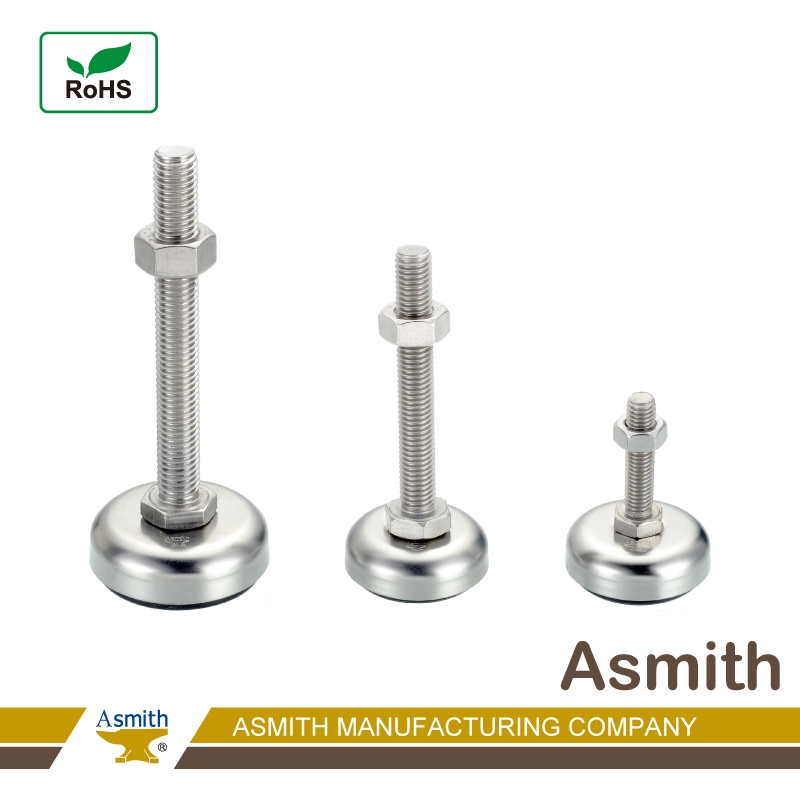

➤材質-盤座 & 螺桿：DK-08合金鋼(SCM)-鍍鋅。 DS-08不銹鋼(SUS304)-電解。

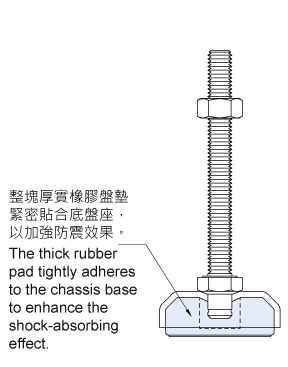

➤材質-盤墊：橡膠(NBR)，耐磨耗、耐油性佳、耐鹼、耐熱130℃。

2D 3D 目錄詢問單 ☑️

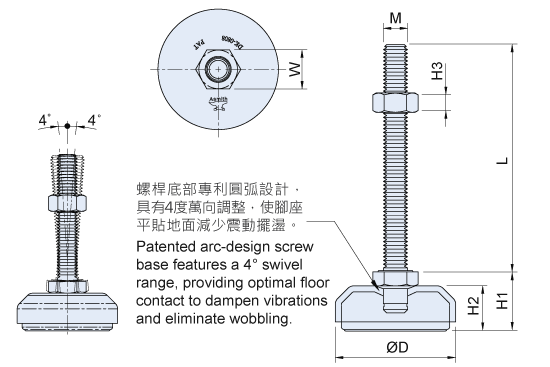

　　單位：mm規格

產品編號	螺桿材質 / 表面	盤座材質 / 表面	尺寸							建議荷重 (kgf)	重量 (g)
產品編號	螺桿材質 / 表面	盤座材質 / 表面	螺桿直徑 (M)	螺桿長度 (L)	W	H1	H2	H3	盤座直徑 (D)	建議荷重 (kgf)	重量 (g)
DK-0810050A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	50	17	21	15	8	40	190	104
DK-0810075A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	75	17	21	15	8	40	190	118
DK-0810100A	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	100	17	21	15	8	40	190	128
DK-0810050C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	50	17	24	18	8	50	250	136
DK-0810075C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	75	17	24	18	8	50	250	145
DK-0810100C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M10*P1.5	100	17	24	18	8	50	250	163
DS-0810050A	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	50	17	21	15	8	40	190	93
DS-0810075A	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	75	17	21	15	8	40	190	106
DS-0810100A	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	100	17	21	15	8	40	190	115
DS-0810050C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	50	17	24	18	8	50	250	122
DS-0810075C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	75	17	24	18	8	50	250	130
DS-0810100C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M10*P1.5	100	17	24	18	8	50	250	147
