>產品介紹 > 防震腳座 > 萬向防震腳座

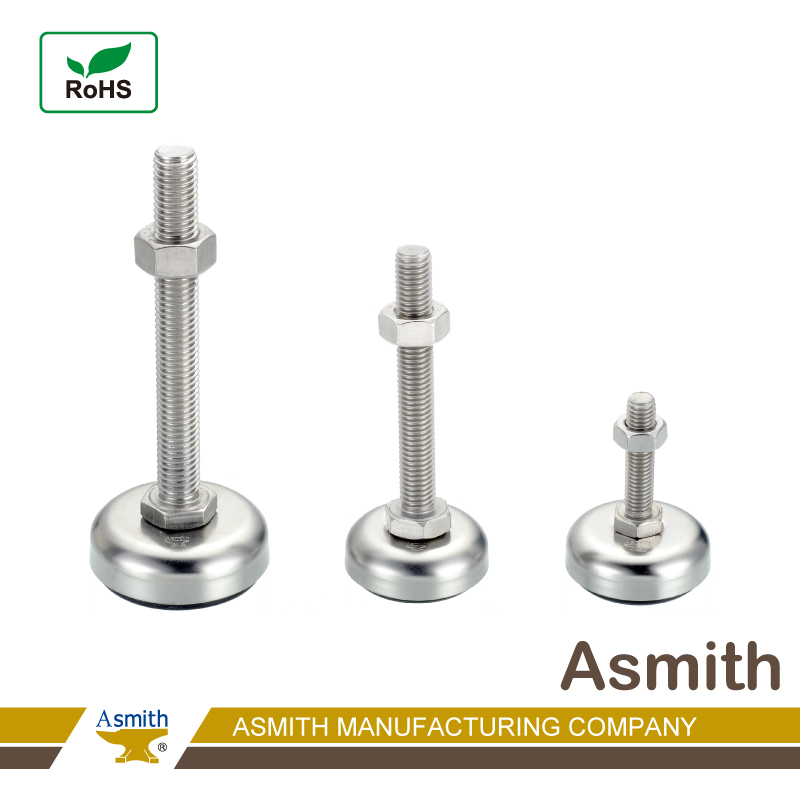

萬向防震腳座

DK(S)-08 系列 - (M16)

特徵

萬向防震腳座(M16)｜建議荷重520~840 kgf。螺桿滑順，安裝迅速、調整腳、調平腳。

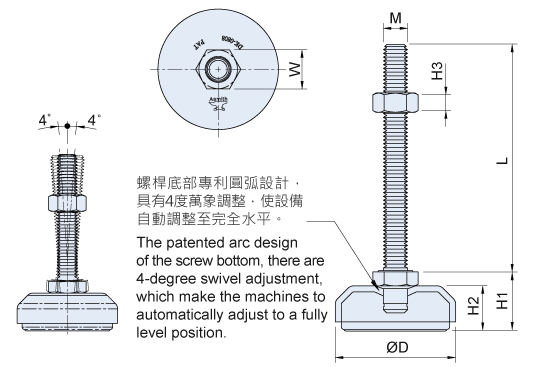

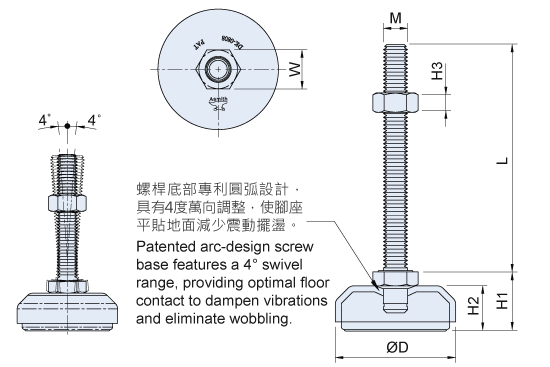

★螺桿底部專利圓弧設計，具有4度萬向調整，使設備自動調整至完全水平。
★材料符合UL94 HB防火等級。
防震、防銹(限DS系列)、防滑、耐鹼、耐磨耗、耐油性佳。
✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)
➤材質-盤座 & 螺桿：DK-08合金鋼(SCM)-鍍鋅。 DS-08不銹鋼(SUS304)-電解。

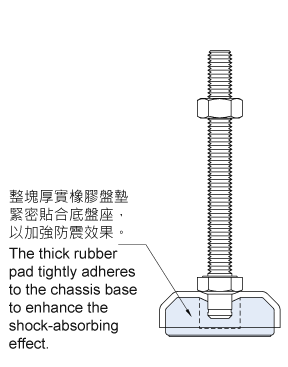

➤材質-盤墊：橡膠(NBR)，耐磨耗、耐油性佳、耐鹼、耐熱130℃。

2D 3D 目錄詢問單 ☑️

　　單位：mm規格

產品編號	螺桿材質 / 表面	盤座材質 / 表面	尺寸							建議荷重 (kgf)	重量 (g)
產品編號	螺桿材質 / 表面	盤座材質 / 表面	螺桿直徑 (M)	螺桿長度 (L)	W	H1	H2	H3	盤座直徑 (D)	建議荷重 (kgf)	重量 (g)
DK-0816075E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	75	24	29	20	13	60	520	290
DK-0816100E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	100	24	29	20	13	60	520	318
DK-0816150E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	150	24	29	20	13	60	520	387
DK-0816100H	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	100	24	32.7	23	13	75	780	440
DK-0816150H	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	150	24	32.7	23	13	75	780	509
DK-0816075L	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	75	24	37.7	28	13	90	840	544
DK-0816100L	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	100	24	37.7	28	13	90	840	576
DK-0816150L	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M16*P2.0	150	24	37.7	28	13	90	840	642
DS-0816100E	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	100	24	29	20	13	60	520	311
DS-0816150E	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	150	24	29	20	13	60	520	436
DS-0816100H	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	100	24	32.7	23	13	75	780	430
DS-0816150H	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	150	24	32.7	23	13	75	780	509
DS-0816100L	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	100	24	37.7	28	13	90	840	565
DS-0816150L	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M16*P2.0	150	24	37.7	28	13	90	840	633
