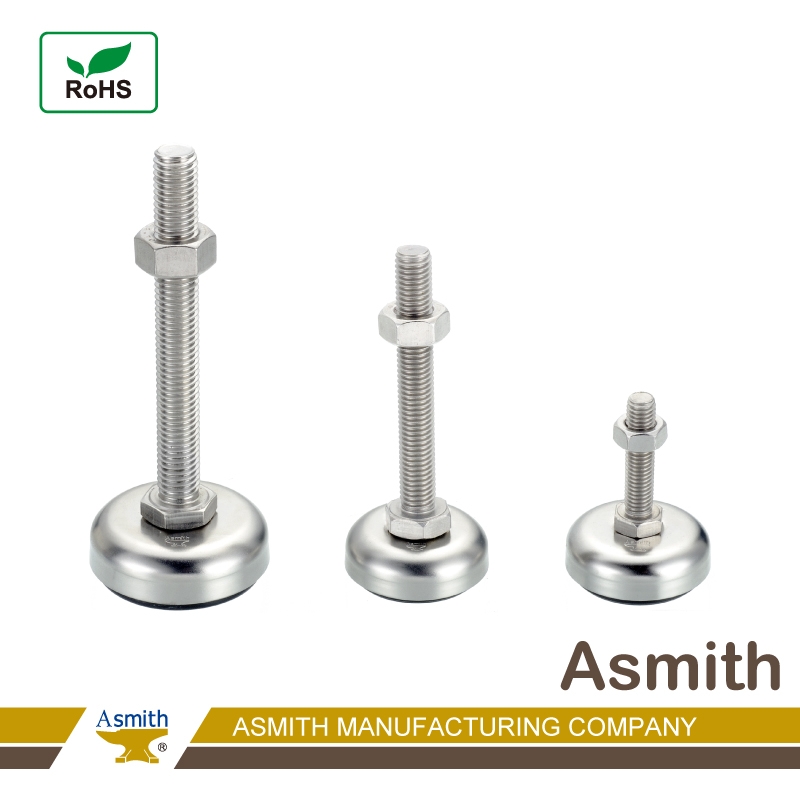

萬向防震腳座

DK(S)-08 系列 - (M12)

特徵

萬向防震腳座(M12)｜建議荷重320～390 kgf。螺桿滑順，安裝迅速。
★螺桿底部專利圓弧設計，具有4度萬向調整，使設備自動調整至完全水平。
★材料符合UL94 HB防火等級。
防震、防銹(限DS系列)、防滑、耐鹼、耐磨耗、耐油性佳。
✩ 建議荷重根據曲線圖佐證而得，實際破壞荷重遠大於建議荷重，為了避免機台重量分布不均勻，請以建議荷重數值為主。(如下圖的測試)
➤材質-盤座 & 螺桿：DK-08合金鋼(SCM)-鍍鋅。 DS-08不銹鋼(SUS304)-電解。
➤材質-盤墊：橡膠(NBR)，耐磨耗、耐油性佳、耐鹼、耐熱130℃。

2D 3D 目錄詢問單 ☑️

　　單位：mm規格

產品編號	螺桿材質 / 表面	盤座材質 / 表面	尺寸							建議荷重 (kgf)	重量 (g)
產品編號	螺桿材質 / 表面	盤座材質 / 表面	螺桿直徑 (M)	螺桿長度 (L)	W	H1	H2	H3	盤座直徑 (D)	建議荷重 (kgf)	重量 (g)
DK-0812035C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	35	19	25	18	10	50	320	143
DK-0812040C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	40	19	25	18	10	50	320	146.8
DK-0812075C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	75	19	25	18	10	50	320	182
DK-0812100C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	100	19	25	18	10	50	320	202
DK-0812150C	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	150	19	25	18	10	50	320	225
DK-0812075E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	75	19	28	20	10	60	390	219
DK-0812100E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	100	19	28	20	10	60	390	249
DK-0812150E	合金剛(SCM) / 鍍鋅	合金剛(SCM) / 鍍鋅	M12*P1.75	150	19	28	20	10	60	390	282
DS-0812075C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	75	19	25	18	10	50	320	164
DS-0812100C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	100	19	25	18	10	50	320	182
DS-0812150C	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	150	19	25	18	10	50	320	204
DS-0812075E	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	75	19	28	20	10	60	390	197
DS-0812100E	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	100	19	28	20	10	60	390	224
DS-0812150E	不鏽鋼304 / 電解	不鏽鋼304 / 電解	M12*P1.75	150	19	28	20	10	60	390	254
