萬向防震腳座

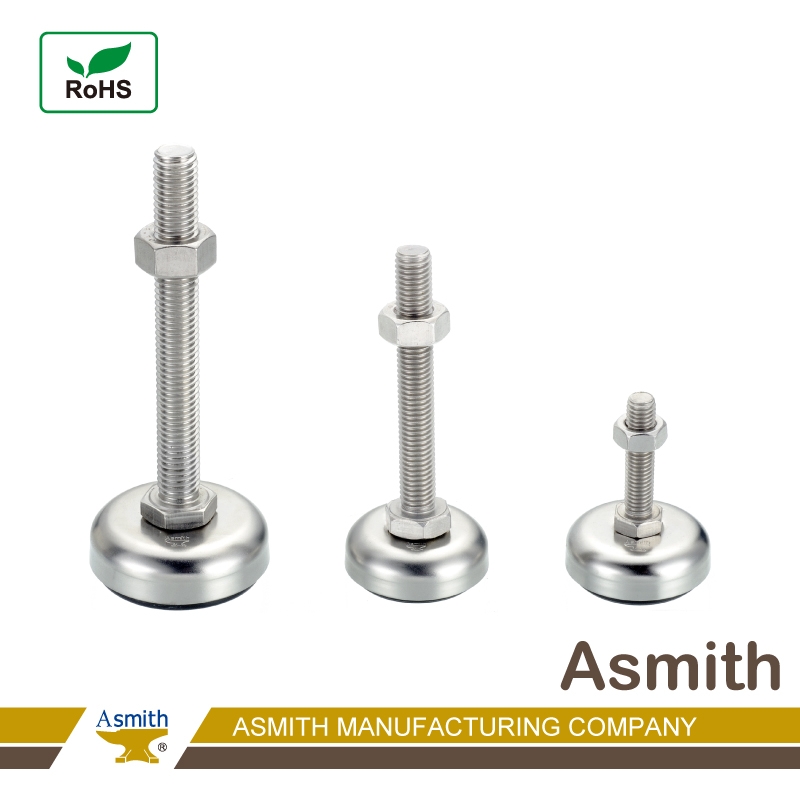

DK(S)-08 - (M20)不鏽鋼304/萬向防震腳座

DK(S)-08 系列 - (M20)

特徵
  • 9ba9b4383d1ae5d9bc81632303798092
  • 5c00dfe917c2d5d12c57e73f05274f04
  • 13c88679be0358e0448b3d0c8fb59e5b
  • b0db7cab8764cdc4bca884cd4abc2b4b
萬向防震腳座(M20)|建議荷重900 kgf。螺桿滑順,安裝迅速、調整腳、調平腳。

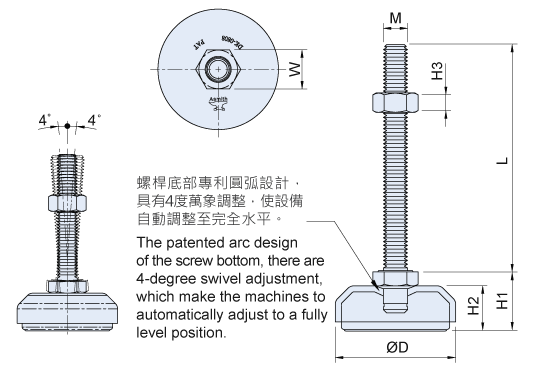

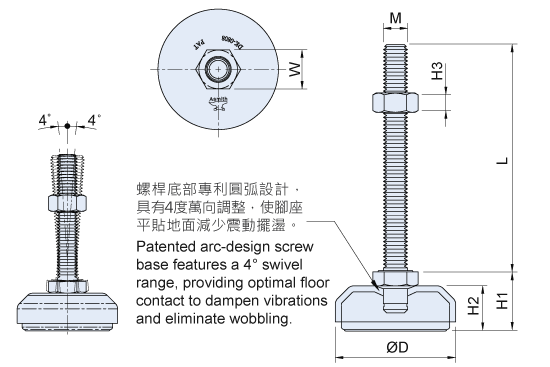

★螺桿底部專利圓弧設計,具有4度萬向調整,使設備自動調整至完全水平。
★材料符合UL94 HB防火等級。
防震、防銹(限DS系列)、防滑、耐鹼、耐磨耗、耐油性佳。
✩ 建議荷重根據曲線圖佐證而得,實際破壞荷重遠大於建議荷重,為了避免機台重量分布不均勻,請以建議荷重數值為主。(如下圖的測試)
➤材質-盤座 & 螺桿:DK-08合金鋼(SCM)-鍍鋅。 DS-08不銹鋼(SUS304)-電解。

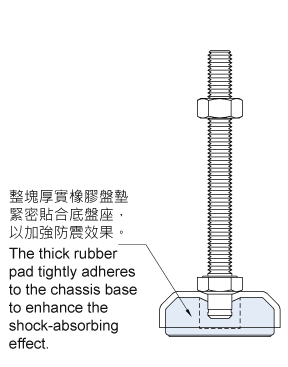

➤材質-盤墊:橡膠(NBR),耐磨耗、耐油性佳、耐鹼、耐熱130℃。
  單位:mm規格
產品編號螺桿材質 / 表面 盤座材質 / 表面 尺寸 建議荷重
(kgf)
重量
(g)
螺桿直徑
(M)
螺桿長度
(L)
W H1 H2 H3 盤座直徑
(D)
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.51003033231675900570
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.51503033231675900671
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.52003033231675900771
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.51003037271690900706
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.51503037271690900806
合金剛(SCM) / 鍍鋅合金剛(SCM) / 鍍鋅M20*P2.52003037271690900906
不鏽鋼304 / 電解不鏽鋼304 / 電解M20*P2.51003033231675900439
不鏽鋼304 / 電解不鏽鋼304 / 電解M20*P2.51503033231675900496
不鏽鋼304 / 電解不鏽鋼304 / 電解M20*P2.51003037271690900519
不鏽鋼304 / 電解不鏽鋼304 / 電解M20*P2.51503037271690900593
  • 2cbb8e0ef7c1ec176781a34f1a1957d1
  • b71b78677eba14ec8f5178412413b28e
