扭力扳手校正機 0.05~1200Nm

WC 系列 (0.05 Nm~1200 Nm)

特徵

★校正機台組合為：① + ② + ③ (目前生產的傳感器都以校正數位扭力扳手為主，機械扳手的傳感器會於7月開始生產)
★該系列全品項為訂製生產品，交期約3-8周，視物料狀況而定

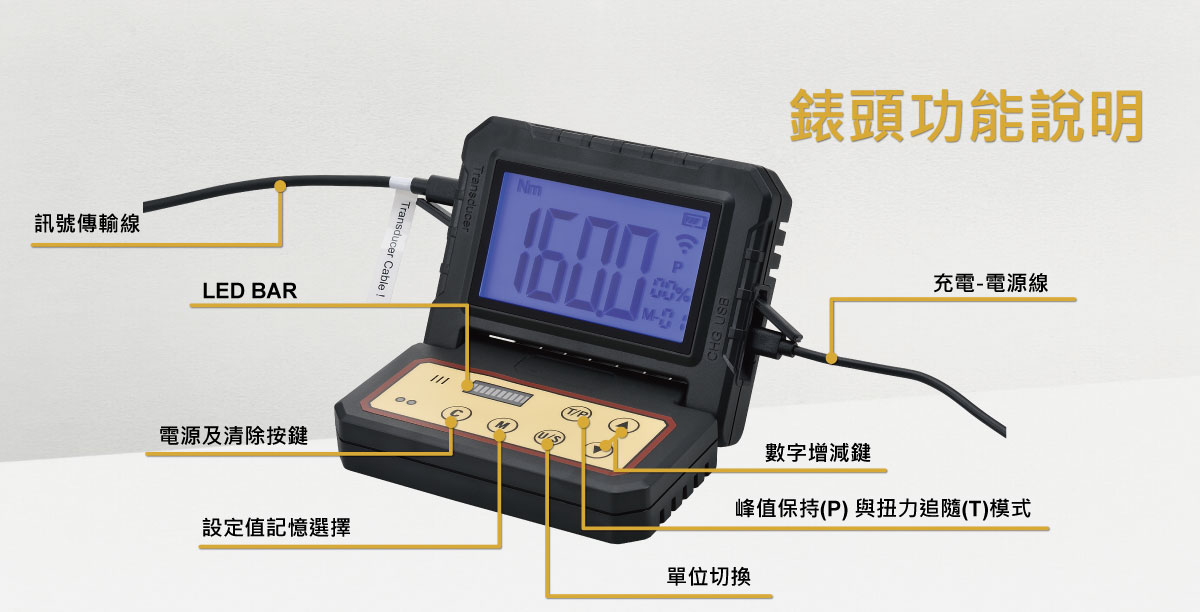

1. ①錶頭｜充電式設計，單一錶頭可連接多種型號的扭力傳感器

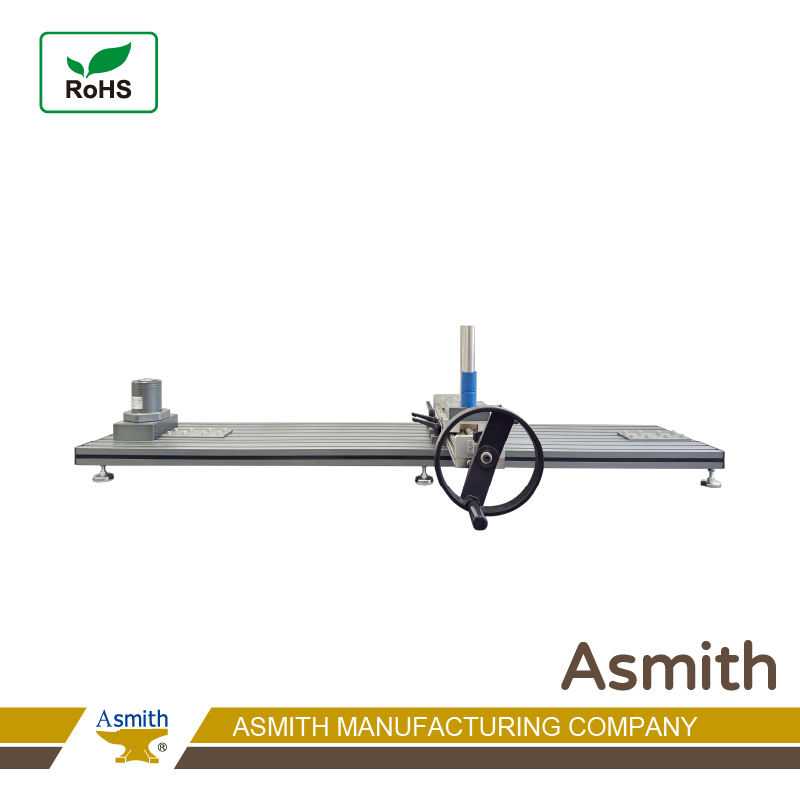

2. ②桌上型扭力測試架｜三種尺寸，可根據扳手所需的長度選擇合適的測試架
3. ③扭力傳感器｜全規格檢測範圍從 0.05 Nm 到 1200 Nm，需根據不同的扭力需求選購對應的傳感器
4. 可透過傳感器對扭力扳手進行校正，確認扭力扳手精準度
5. 蜂鳴器、LED燈警示（到達預設扭力值80%時）
6. 錶頭背景由藍光轉紅光，蜂鳴聲保持聲響（超過設定值101%時）
7. 四種單位選擇 N-m, ft-lb, in-lb, kgf-cm
8. 30組扭力預設值
9. 峰值保持(P) 與扭力追隨(T)模式
※※ 不得用於電動扳手或氣動扳手 ※※
➤①錶頭配件：說明書(中/英)x1, Type-C to C訊號傳輸線x1，USB to Type-C充電線x1
➤②測試架配件：開口扳手x1(固定腳座用), L型六角扳手x1(固定傳感器用), 氣泡水平儀x1
➤③傳感器配件：防震工具箱x1, 出廠校驗報告(符合ISO品質認證規範)x1

目錄參考資料詢問單 ☑️

　　單位：mm規格

產品編號	配件名稱	顯示範圍	校正範圍	方頭 (英吋)	預設精度		解析度	L1	尺寸 LxWxH (cm)	重量 (kg)
產品編號	配件名稱	顯示範圍	校正範圍	方頭 (英吋)	順時針	逆時針	解析度	L1	尺寸 LxWxH (cm)	重量 (kg)
WC-S1-C	① 扭力校正錶頭	-	-	-	-	-	-		17.2x13.5x2	0.39
WC-LD50	② 桌上型扭力測試架	-	-	-	-	-	-	14.5~34	51.0x31.2x25.5	10.19
WC-LD80	② 桌上型扭力測試架	-	-	-	-	-	-	14.5~65.5	81.0x60.5x25.6	13.78
WC-LD150	② 桌上型扭力測試架	-	-	-	-	-	-	29.5~116	152x81.5x38	-
WC-SS5-1	③ 傳感器	5~500 cNm (0.05~5 Nm)	25~500 cNm	1/4"	±0.5%	±1%	0.1 cNm		9.3x9.3x7.9	0.73
WC-SS10-1	③ 傳感器	0.1~10 Nm	0.5~10 Nm	1/4"	±0.5%	±1%	0.01 Nm		9.3x9.3x7.9	0.73
WC-SS50-1	③ 傳感器	0.5~50 Nm	2.5~50 Nm	1/4"	±0.5%	±1%	0.01 Nm		9.3x9.3x7.9	0.73
WC-SS80-2	③ 傳感器	0.8~80 Nm	4~80 Nm	3/8"	±0.5%	±1%	0.01 Nm		9.4x9.4x8	1.04
WC-SS160-2	③ 傳感器	1.6~160 Nm	8~160 Nm	3/8"	±0.5%	±1%	0.1 Nm		9.4x9.4x8	1.04
WC-SS250-3	③ 傳感器	2.5~250 Nm	12.5~250 Nm	1/2"	±0.5%	±1%	0.1 Nm		9.4x9.4x8	1.03
WC-SS450-3	③ 傳感器	4.5~450 Nm	22.5~450 Nm	1/2"	±0.5%	±1%	0.1 Nm		9.4x9.4x8	1.03
WC-SS650-4	③ 傳感器	6.5~650 Nm	32.5~650 Nm	3/4"	±0.5%	±1%	0.1 Nm		11.0x11.0x10.4	1.96
WC-SS850-4	③ 傳感器	8.5~850 Nm	42.5~850 Nm	3/4"	±0.5%	±1%	0.1 Nm		11.0x11.0x10.4	1.96
WC-SS1200-5	③ 傳感器	12~1200 Nm	60~1200 Nm	1"	±0.5%	±1%	1 Nm		11.7x11.7x15.5	3.20

註：L1為傳感器中心至扳手校正點的距離

※1 Nm=10.2 kgf-cm=0.738 lbf-ft=8.851 lbf-in

為何需要校正設備?

1. 檢測：透過每天使用前對扭力扳手進行檢測，可確保每天都是精準上鎖扭力，杜絕扭力扳手的異常。

2. 校正：隨著時間的使用，扭力扳手的扭力值可能會增加些許的誤差，透過原廠提供的扭力數值校正方式，搭配校正設備進行扭力值調整校正。
