嵌入把手

ES-06 系列

特徵

嵌入把手｜平面取手，建議荷重50 kgf，快速組裝，嵌入門板內部。
★ES-063 符合 SEMI S8-0915《半導體製造設備人體工學工程安全指南》的相關條件，具備安全與操作便利性。

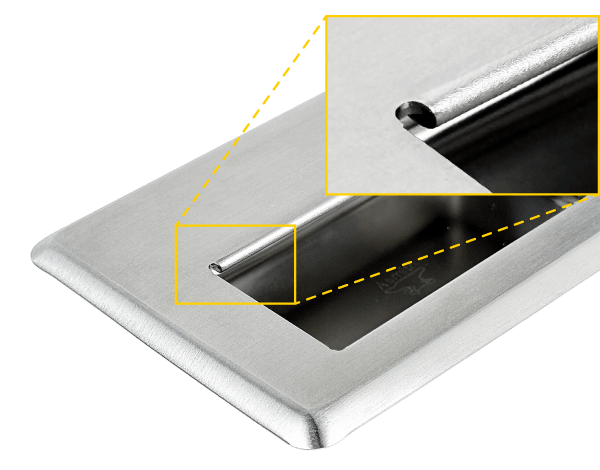

★ES-062 與 ES-063於手握處上下邊均有做R角的包邊設計，使手抬或手拉時手感更佳舒適，適用各產業機台或箱櫃體板件及門板，亦適用於無塵室之產業。(如下圖)
不鏽鋼(SUS304)，表面毛絲與黑色處理，質感高雅大方、美觀細緻，合乎RoHS。
➤材質：SUS304不鏽鋼(不銹鋼)-毛絲處理、黑色

【參考用處：半導體設備、電控箱體、機床設備、治具、壓克力門片、AOI檢測設備、3D列印機、鋁擠型、攜行箱】

2D 3D 目錄詢問單 ☑️

　　單位：mm規格

產品編號	型式	材質	管色 & 表面	尺寸												建議荷重 (kgf)	開孔尺寸	SEMI	重量 (g)

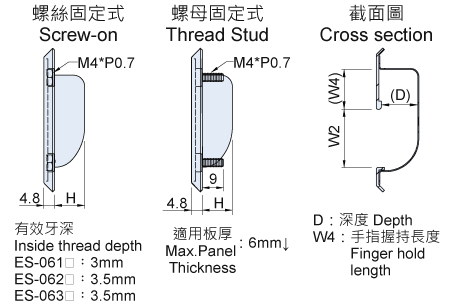

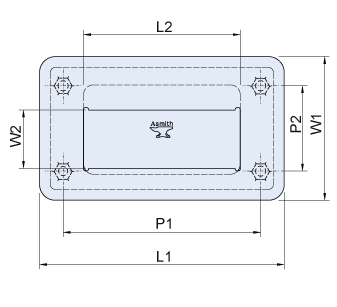

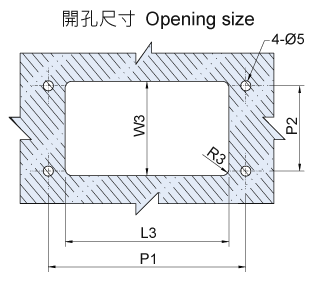

產品編號	型式	材質	管色 & 表面	L1	L2	L3	W1	W2	W3	W4	H	適用板厚 (T)	P1	P2	D	建議荷重 (kgf)	開孔尺寸	SEMI	重量 (g)
ES-0610	⊕ 螺絲固定式	304不鏽鋼	毛絲面	94	62	63	60	25	45	18	12	-	76	32	15	50	63x45		77.2
ES-0620	⊕ 螺絲固定式	304不鏽鋼	毛絲面	110	70	73	65	26	42	11	15.2	-	88	38	16.5	50	73x42		95
ES-0620B	⊕ 螺絲固定式	304不鏽鋼	黑色	110	70	73	65	26	42	11	15.2	-	88	38	16.5	50	73x42		98
ES-0630	⊕ 螺絲固定式	304不鏽鋼	毛絲面	139	97	99	89	36	64	24	21	-	110	65	22	50	99x64	✔	186
ES-0611	螺母固定式	304不鏽鋼	毛絲面	94	62	63	60	25	45	18	12	6↓	76	32	15	50	63x45		79.4
ES-0621	螺母固定式	304不鏽鋼	毛絲面	110	70	73	65	26	42	11	15.2	6↓	88	38	16.5	50	73x42		97
ES-0631	螺母固定式	304不鏽鋼	毛絲面	139	97	99	89	36	64	24	21	6↓	110	65	22	50	99x64	✔	195
