調整搭扣

CS(T)-02 - 不鏽鋼304 / 調整搭扣、可調不鏽鋼箱扣

CS(T)-02 系列

特徵
  • 5c00dfe917c2d5d12c57e73f05274f04
  • b0db7cab8764cdc4bca884cd4abc2b4b
調整搭扣、可調不鏽鋼箱扣|建議荷重70~145 kgf (參考下方荷重曲線圖)
鉤環能依螺牙正反轉調整適當鬆緊迫緊物件
每一搭扣都經過削毛邊處理,消除掀把銳利感,因此無須加工保護套。
合乎RoHS規範
➤材質:SUS304不鏽鋼(不銹鋼)-震動亮面,鋼材-鍍鋅

【訂製品】加裝螺帽、華司 MOQ100 (如下示意圖)
  單位:mm規格
產品編號樣式 型式 材質 表面 大小L x W 建議荷重
(kgf)
重量
(g)
訂製加裝螺帽+華司 MOQ100

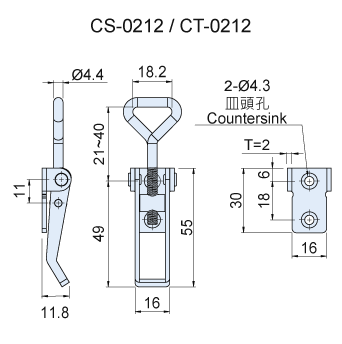

有孔固定型含鉤座304不鏽鋼震動亮面N/A95.4x277045CS-02120
有孔固定型含鉤座304不鏽鋼震動亮面N/A123.3x328586.8CS-02220

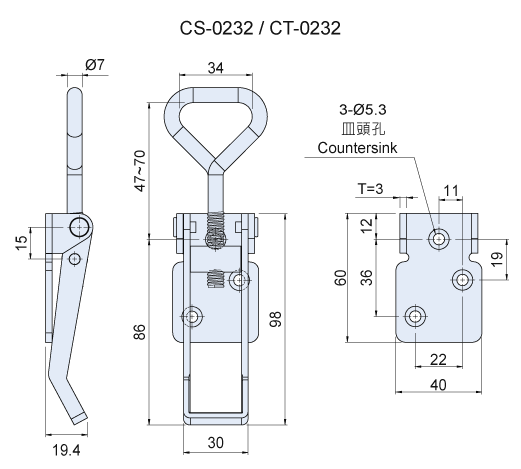

有孔固定型含鉤座304不鏽鋼震動亮面N/A163x4895208.4CS-02320

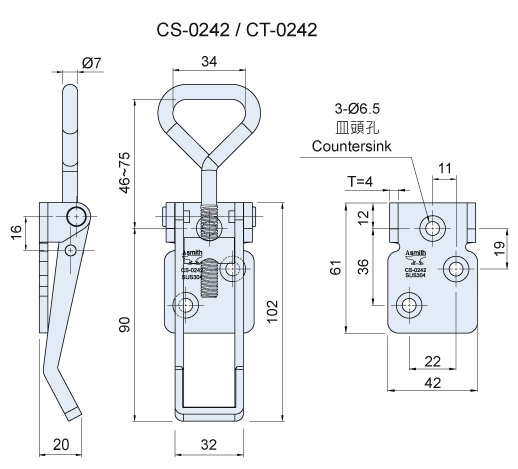

有孔固定型含鉤座304不鏽鋼震動亮面N/A169x42145251CS-02420
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅N/A95.4x277045CT-02120
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅N/A123.3x328586.8CT-02220
有孔固定型含鉤座冷軋鋼 (SPCC)鍍鋅N/A163x4895208.4CT-02320
有孔固定型含鉤座熱軋鋼 (SPHC)鍍鋅N/A169x42145251CT-02420

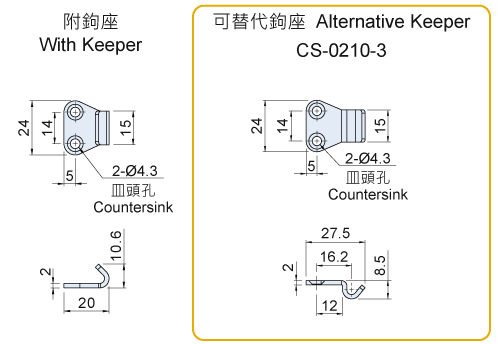

CS-0212 CS-0212鉤座配件

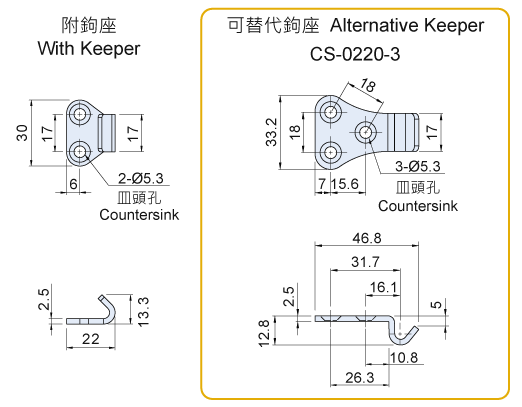

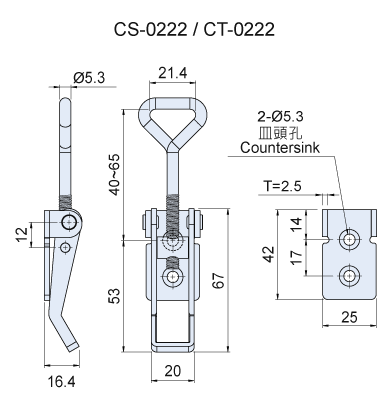

CS-0222CS-0222鉤座配件

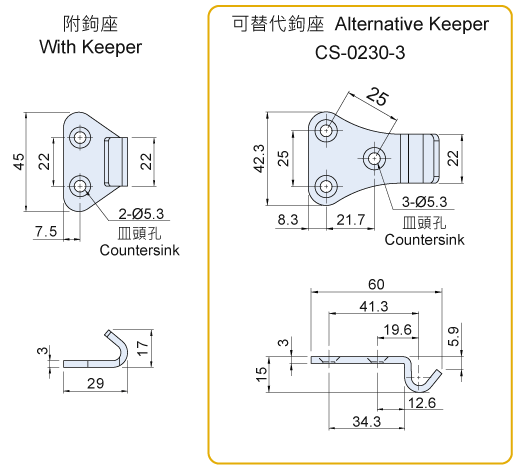

CS-0232CS-0232鉤座配件

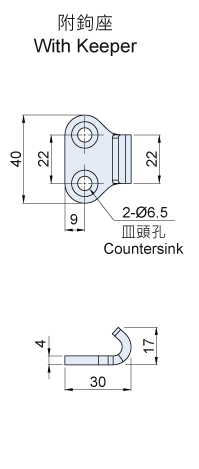

CS-0242 CS-0242鉤座配件

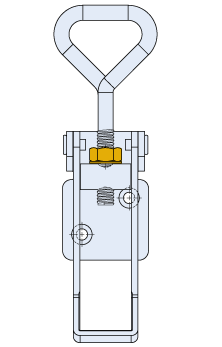

訂製裝配示意圖
訂製:加裝螺帽+華司,MOQ100


CS-0231


CS-0212 Load curve
CS-0212拉伸500公斤曲線圖


CS-0222 Load curve
CS-0222拉伸500公斤曲線圖


CS-0232 Load curve
CS-0232拉伸500公斤曲線圖












  單位:mm可替代或選配組件
產品編號樣式 材質 表面
  垂直鉤 304不鏽鋼 震動亮面
  垂直鉤 304不鏽鋼 震動亮面
  垂直鉤 304不鏽鋼 震動亮面
  • d6d0529a249689db13842c18b3130515
  • 9505740cd1c271616c2704108a411337
  • 0a3150ac7c57450f76231ba77dc31244
