重荷重用アジャスター
DK-09 series (シルバー / 推薦荷重 1300 kgf)
特徴
【取付穴はタップ加工をせず、貫通穴としてください。中心のM16ねじは荷重を支えるものではありません。】
★自動調心機能： 球面ワッシャー（Swivel Washer）が床面の不平を自動的に補正し、機械フットが床面に密着することで最大限の安定性を発揮します。

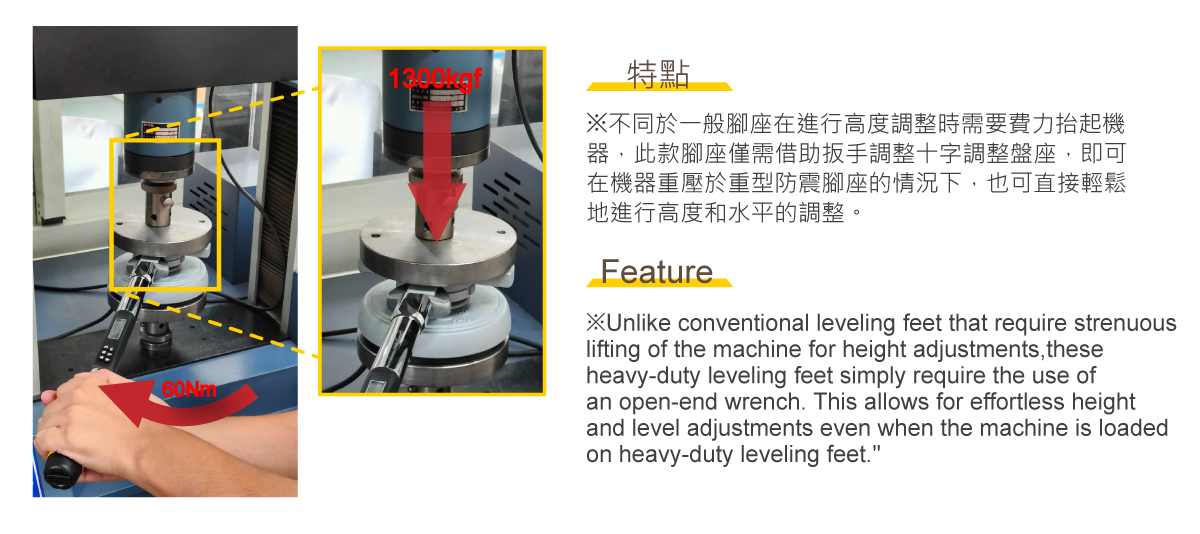

．高荷重対応： 耐荷重1,300kgfに対応。調整ナット（Adjustment Nut）を26mmの片口スパナで回すだけで、60Nmのトルクにより精確な高さ調整と水平出しが可能です。（詳細は下記画像を参照）

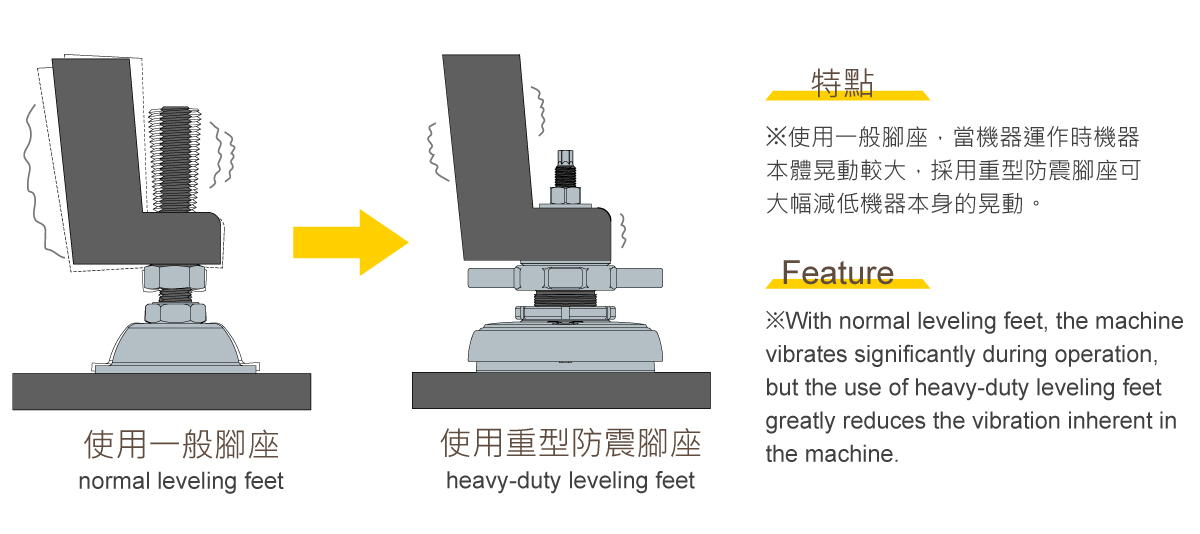

．防振・安定性： 機械の振動を抑え、作業環境を改善します。床への共振や振動を低減し、機器の精度を維持します。また、滑り止め、耐振動、耐摩耗、耐油性に優れています。
．緩み防止機構： ロックナット（Lock Nut）を装備。機械の振動が大きい環境では、振動による調整ナットの緩みを防ぐため、ロックナット付きモデルの使用を強く推奨します。
．主な用途： ガントリー、射出成形機、各種産業用加工機械。
★防火性能： UL94 V0の難燃性試験に適合しています。
➤ 材質 - ベース（本体）： FC-250 粉体塗装（シルバー）
➤ 材質 - ねじ棒（ボルト）： S45C 熱処理及びリン酸マンガンコーティング
➤ 材質 - 防振パッド（クッション）： クロロプレンゴム（ブラック）
➤ 材質 - ロックナット： FCD45 粉体塗装（ブラック）
★自動調心機能： 球面ワッシャー（Swivel Washer）が床面の不平を自動的に補正し、機械フットが床面に密着することで最大限の安定性を発揮します。
．高荷重対応： 耐荷重1,300kgfに対応。調整ナット（Adjustment Nut）を26mmの片口スパナで回すだけで、60Nmのトルクにより精確な高さ調整と水平出しが可能です。（詳細は下記画像を参照）
．防振・安定性： 機械の振動を抑え、作業環境を改善します。床への共振や振動を低減し、機器の精度を維持します。また、滑り止め、耐振動、耐摩耗、耐油性に優れています。
．緩み防止機構： ロックナット（Lock Nut）を装備。機械の振動が大きい環境では、振動による調整ナットの緩みを防ぐため、ロックナット付きモデルの使用を強く推奨します。
．主な用途： ガントリー、射出成形機、各種産業用加工機械。
★防火性能： UL94 V0の難燃性試験に適合しています。
➤ 材質 - ベース（本体）： FC-250 粉体塗装（シルバー）
➤ 材質 - ねじ棒（ボルト）： S45C 熱処理及びリン酸マンガンコーティング
➤ 材質 - 防振パッド（クッション）： クロロプレンゴム（ブラック）
➤ 材質 - ロックナット： FCD45 粉体塗装（ブラック）

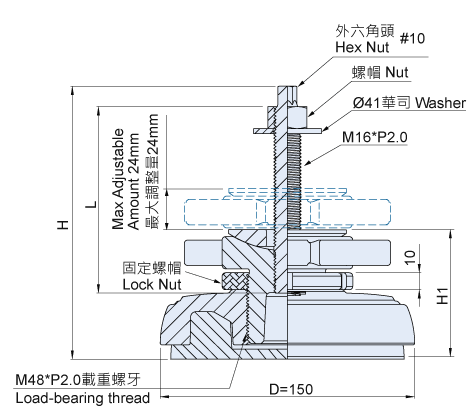

単位: mm [※1 kgf ≒ 10 N]仕様

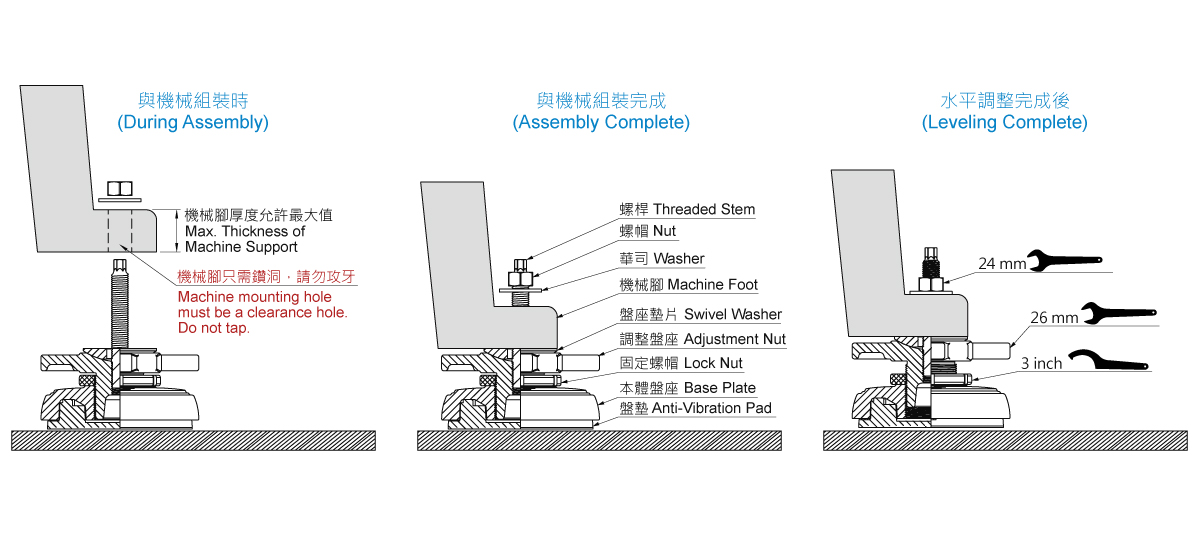

※球面ワッシャー（Swivel Washer）をベース（本體盤座）の上に置き、機械をゆっくりと降ろします。（注意：機械の取付穴は必ず貫通穴としてください。タップ加工は不要です。中心のM16ねじは芯出し用であり、荷重を支えるものではありません。）
※ねじ棒（Threaded Stem）を機械の足（Machine Foot）および球面ワッシャーに通し、調整ナット（Adjustment Nut）にねじ込みます。上部からワッシャーとナットを装着します。
※26mmのオープンエンドレンチ（片口スパナ）を使用して調整ナットを回し、機械の適切な高さと水平を出します。
※水平出しが完了したら、上部のワッシャーとナットを締め付け、機械と脚座を完全に固定します。
※最後に、3インチのフックレンチを使用し、調整ナットの下にあるロックナット（Lock Nut）を締め付けます。これにより、荷重による高さのズレを完全に防止します。
