圧縮ロックハンドル / 平面スイングハンドル

BS-17 series (ショートシャフト - SUS304)

特徴

平面スイングハンドル｜防水性能、防塵(IP66)、耐熱、耐蝕。
★特許(軸穴):取得済み、軸穴の4点位置決めの設計を快速組立できる、左、右、上、三方向兼用。
★ 特許(シリンダー)：狭いスペースでのロック可能なロック設計構造。
開いて3mm前後にスムーズに閉じることができ、ドアがボックスを確り閉めて揺れません。

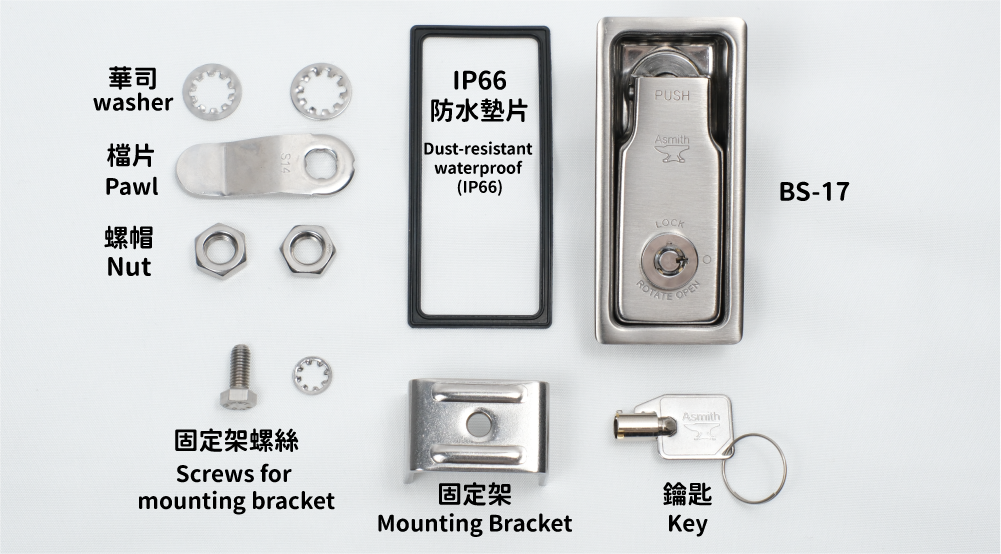

➤本体とクラウン材質：SUS304ステンレス鋼－ヘアライン仕上げ。RoHS指令対応品。
➤止め金、固定架、シャフト材質：SUS304ステンレス鋼

2D 3D カタログ見積関するお問合せ

　単位: mm [※1 kgf ≒ 10 N]仕様

製品番号	型式	材質	仕上げ	パネル厚さ	止め金	寸法		止め金とパネル距離		防水	重量 (g)
製品番号	型式	材質	仕上げ	パネル厚さ	止め金	L1	L2	裏向き	外向き	防水	重量 (g)
BS-171714(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#14S	36	12	21	31	IP66	160.7
BS-171715(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#15S	36	12	13	39	IP66	161.7
BS-171716(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#16S	36	12	5	47	IP66	164.3
BS-171717(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#17S	51	27	21	31	IP66	165.8
BS-171718(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#18S	51	27	13	39	IP66	165.8
BS-171719(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#19S	51	27	5	47	IP66	165.8
BS-171744(W)	両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#44S	33	-	26	-	IP66	157.9
BS-1712-A14(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#14S	36	12	21	31	IP66	170.9
BS-1712-A15(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#15S	36	12	13	39	IP66	171.9
BS-1712-A16(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#16S	36	12	5	47	IP66	174.5
BS-1712-A17(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#17S	51	27	21	31	IP66	176
BS-1712-A18(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#18S	51	27	13	39	IP66	176
BS-1712-A19(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#19S	51	27	5	47	IP66	176
BS-1712-A44(W)	(鍵付き)-両開き（左右開き）	SUS304ステンレス	ヘアライン仕上げ	5↓	#44S	33	-	26	-	IP66	168.1

High-Quality High-CP value

●Dust and waterproof features needed?

Dust-resistant, waterproof (IP66), resistance to heat and corrosion.

●Fast installation required?

Quickly installed with just one screw.

●Looking for high cost-performance and reliable quality?

Using stamping technology and reinforcing the structure to replace the high-cost lost wax casting technique.

●Stainless Steel Stamping Technology

Unlike traditional industrial door locks that use expensive stainless steel wax casting processes, Asmith uses stamping technology to manufacture high CP-value industrial-grade door locks. The door lock can achieve the best clamping effect by adjusting the pawl.
